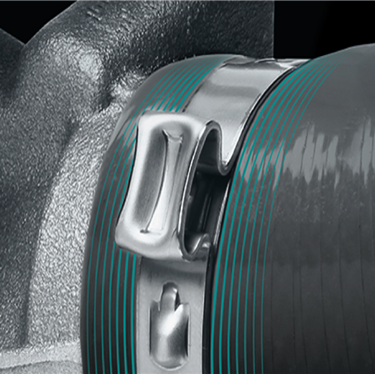

StepLess® Kulaklı Hortum Kelepçeleri 123 & 193

PDF İndir

StepLess (Kademesiz) kulaklı kelepçeler standart genişlik ve kalınlıklarda mevcuttur. Bant ebatları, gerekli radyal kuvvetleri ve hortum karakteristikleri göz önünde bulunduracak şekilde seçilmeli ve ilgili çevresel koşullarda gerekli izolasyon ve sızdırmazlık özellikleri karşılanmalıdır. Kelepçe sıkma pensesi yardımıyla kelepçe “kulağın” alttaki oval köşelerin birbirine yaklaştırılması ile sıkılır. Maksimum çap küçültme, açık “kulak” genişliği ile orantılıdır.

Montaj Önerileri
Kelepçe kulağı önerilen maksimum sıkma kuvvetini aşmayan homojen oranda sıkılmalıdır. Bu, kelepçe geriliminin, bileştirilen grubun ve kelepçelerin birleşenlerine aşırı yüklenmeden sabit kalmasını sağlar. Bu yöntem kuvvet öncelikli olarak adlandırılmaktadır. Kuvvet öncelikli yöntem, kelepçenin tolerans dengeleme özelliklerinin her montaj için işlevsel olmasını sağlamaktadır. Bu da elde edilen radyal kuvvetin, bileşenin boyutsal farklılıklarından bağımsız olarak her montaj için hemen hemen aynı kalmasını sağlar.

Sıkma Kuvveti
Sıkma kuvveti seçimi montajlanacak malzemenin yüzey basıncı ya da gerekli olan sıkıştırma ile yakından ilgilidir. Kelepçenin maruz kaldığı direnç uygulanan kuvvete karşılık gelmektedir. Bu nedenle tanımlanan sıkma kuvveti yumuşak malzemelerde belirgin ölçüde azalmaktadır.

ÖZELLİKLER

~ 360 ° StepLess®: 360 ° sıkıştırma ve yüzey basıncı
~ Kapalı Kilit: yüksek radyal yükler için uygun, pürüzsüz dış kontur
~ Kelepçe Kulağı: ayarlanabilir yüzey basıncını dengeler
~ Termal genişleme nedeniyle çap değişimleri için güçlü yüksek direnç
~ Özel olarak oluşturulmuş şerit kenarları: sıkıştırılmış parçalara zarar verme riski azalır

AVANTAJLAR
+ Hızlı ve Kolay Montaj
+ Görsel Kapanı Kontrolü

Kelepçe Kulağı
+ Bileşen Toleransını Dengeler
+ Ayarlanabilir Yüzey Basıncı

Çukur
+ Artan Sıkıştırma Kuvveti

UYGULAMA ALANLARI

~ Havalandırma Sistemleri
~ Isıtma ve Soğutma Sistemleri
~ Egzoz Sistemleri
~ Direksiyon Sistemleri
~ Yolcu Güvenlik Sistemleri
~ Medikal Uygulamalar
